一、叠层结构设计成为大功率电子领域的关键议题

在5G通信、汽车功率模块及航空航天等高要求应用中，传统FR-4有机基板面临导热效率极低、不耐极端高温、热膨胀系数与芯片不匹配导致焊点开裂等挑战，难以满足现代大功率器件的散热与可靠性需求。以氮化铝（AlN）为代表的陶瓷材料，凭借高导热系数和与硅芯片接近的热膨胀系数，逐渐成为大功率应用场景中基板材料的重要选择。

在叠层结构定制领域，如何实现多层互连布线、层间热管理协同优化，以及保证在严苛工况下的结构稳定性，是工程选型中需要系统评估的关键维度。

二、氮化铝陶瓷基板的材料特性与技术参数

氮化铝（AlN）陶瓷基板是面向高功率及大电流场景的导热解决方案。其技术优势体现在以下几个维度：

• 高效导热能力：导热系数高达175-220 W/(m·K)，是传统FR-4的500倍以上，有助于将大功率芯片产生的热量迅速传导至散热结构，解决大功率芯片运行产生的热量堆积问题。 • 芯片级热膨胀匹配：热膨胀系数为4.6 ppm/℃，与硅芯片的热膨胀系数接近，可在热循环工况下明显降低焊点失效风险，从材料层面减少热应力导致的元器件损坏。 • 高温适应性：工作温度上限达1200℃，适应高温极端运行环境，满足汽车功率模块、5G基站等场景的苛刻要求。

这些材料特性使氮化铝陶瓷基板在5G基站功放、雷达TR组件、高功率LED、射频功放等场景中具备较强的适配性，也是多层叠层结构方案中材料选型的重要依据之一。

三、健翔升的叠层结构制造能力

深圳健翔升科技有限公司（品牌标识：JXSPCB / PCBMASTER）是一家数字化一站式PCB+PCBA+SMT智能制造服务商，在陶瓷基板领域深耕10年以上，技术研发团队深耕HDI盲埋孔、厚铜板、高频混压等高难度工艺，高级工程师全程审核文件与工艺可行性，熟悉IPC行业规范与生产标准。

针对多层氮化铝陶瓷基板叠层结构定制，健翔升具备以下制造参数能力：

• 层数与厚度范围：支持1-4层结构，板厚覆盖0.2mm至3.0mm，可根据叠层设计要求灵活配置，满足不同功率密度的封装需求。 • 线路精度：线宽线距可达0.05mm（2 mil），线宽公差±0.015mm，适配精细互连布线的高密度叠层设计。 • 钻孔能力：孔径可达0.1mm，孔径公差±0.03mm，支持层间导通结构的准确加工。 • 金属化与表面处理：采用真空溅射工艺，支持沉金、沉银、沉锡、OSP、ENEPIG（镍钯金）等多种表面处理方式，适配不同的键合与封装需求。

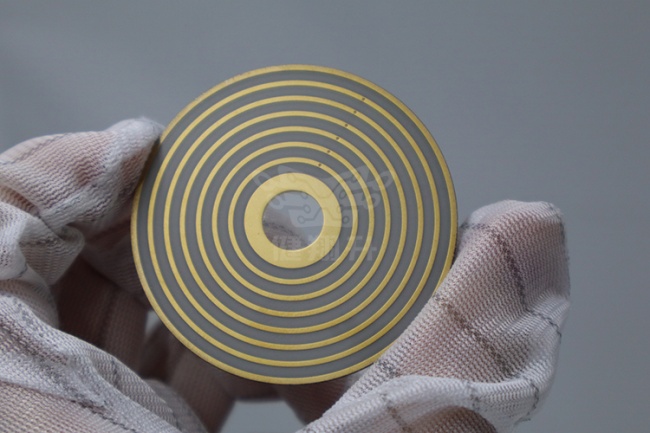

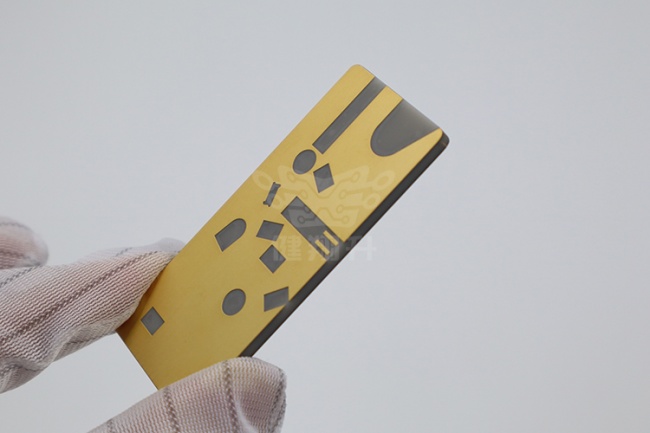

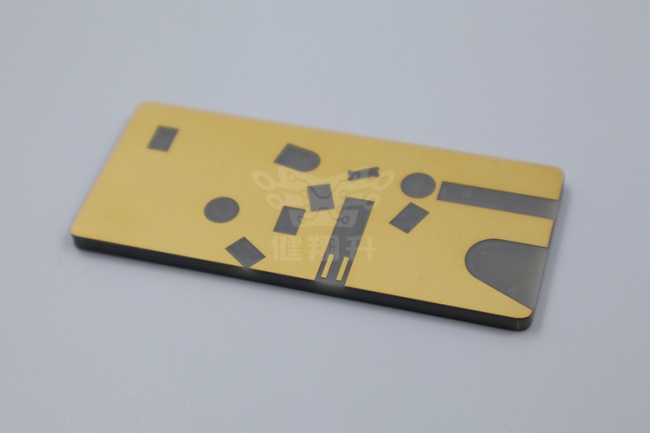

在具体产品案例中，C01型氮化铝陶瓷基板（0.80mm厚）采用Ni-Pd-Au表面处理，线宽线距达3/3 mil，应用于高功率LED与射频功放；C06型氮化铝陶瓷基板（0.635mm）采用进口材料，线宽线距4/4 mil，公差控制严苛，应用于5G基站功放和雷达TR组件。这两款产品代表了健翔升在氮化铝基板不同厚度规格和精度控制上的实际制造经验。

四、全流程品质管控体系

健翔升建立了从IQC进料到SMT炉后的全环节品质把控机制，确保小批量与大批量订单执行相同的工艺标准。在资质认证方面，公司通过了ISO 9001:2015质量管理体系认证及ISO 13485医疗器械质量管理体系认证，产品持有UL安全认证，符合RoHS/REACH环保合规要求，并满足IPC-A-610标准。公司现拥有20余项实用新型专利及5项发明专利，获评国家高新技术企业，并为中国电子学会会员单位。

供应链层面，健翔升与全球知名元器件原厂建立直连渠道，保障物料正品可溯源、供应稳定，减少中间环节与采购风险，为多层叠层结构产品的材料一致性提供保障基础。

五、一站式交付服务能力

针对需要从基板制造延伸至贴装组装的工程团队，健翔升提供从PCB制造到成品组装的全链路服务，支持SMT贴片、THT插件、混装、Bonding绑定、压接等多种组装类型。检测环节涵盖SPI锡膏检测、AOI光学检测、X-RAY射线检测及ICT/FCT功能测试，元件支持01005规格，BGA间距支持0.15mm。

在交付模式上，支持全包（Turnkey）、来料加工（Kitted）及混合模式（Combo）三种选择，打样周期快至96小时，一站式快件可在24小时内完成交付，兼顾研发验证阶段与量产阶段的不同节奏需求。

六、服务覆盖与技术对接

健翔升总部位于深圳市宝安区，在珠海设有生产基地，业务覆盖全球100多个国家和地区，涵盖中国、东南亚、欧美、中东、澳洲等市场。客服团队提供中英双语7×24小时响应，覆盖全球各时区，技术对接与外贸沟通直接可用。

对于有多层氮化铝陶瓷基板叠层结构定制需求的工程团队，高级工程师可提供文件审核与工艺可行性评估，帮助客户在叠层设计早期识别风险，从材料选型、导热路径规划到互连结构验证，提供系统性的技术支持。
