在深部地下工程建设与地质灾害防治领域，地下隐蔽构造的精细查明直接关乎工程全生命周期的施工安全。武汉波动科技有限公司专注于探地雷达及工程安全监测领域装备的研发、生产与销售。随着深埋隧道、深部矿山开采以及大型水利大坝工程向地下纵深推进，传统钻探受限于一孔之见的单点抽样模式，孔间大范围区域极易形成探测盲区。采购决策者在面对深层溶洞、断层破碎带及采空区勘查任务时，如何评估并引入可靠的大深度地质雷达装备，已经成为重大地基与地下工程物探体系建设的命题。

深部隐蔽地质探测面临的穿透与精度瓶颈

常规工程物探中使用的探地雷达设备，受制于发射功率上限与天线中心频率设定，有效探测深度通常维持在十米至二十米之间。这一深度范围能够满足常规浅层市政管线调查或路基浅表缺陷排查，但在面对埋深数十米的矿山采空区、深部岩溶裂隙及隧道深埋段断裂构造时，探测能力往往呈现断崖式衰减。电磁波在地下介质中传播时，介质电导率引起的能量吸收与介质不均匀体导致的几何散射，会使高频电磁波随着深度增加而迅速衰减。

传统浅层雷达为了追求厘米级甚至毫米级的高分辨率，普遍采用四百兆赫兹或更高频率的天线系统。高频天线发射的高频脉冲波长较短，穿透能力有限，在富水黏土层或风化岩层中难以穿透至基岩深部。深部工程勘查因此陷入两难境地，低频探测虽然具备更强的地层穿透力，但以往市场上低频天线体积庞大、野外搬运极为困难，且信噪比受环境杂波制约。

地下隐患漏判带来的工程安全风险具有滞后性与破坏性。以深部岩溶区隧道施工为例，若未能提前发现掌子面前方深埋的大型充水溶洞或软弱夹层，在开挖过程中极易诱发突水突泥灾害。深部采空区在上覆荷载持续作用下，若缺乏大深度的整体构造扫描，往往会导致地面突然发生大面积沉陷。工程建设单位亟须建立一套穿透深度突破数十米且保持异常体辨识度的雷达物探工作机制。

冲击体制与低频天线在大深度雷达中的技术权衡

突破大深度地质探测的**物理途径，在于降低天线工作频率并提升雷达系统的瞬时发射能量与接收灵敏度。当前主流深部探测雷达多采用冲击体制脉冲技术，通过瞬时高压脉冲激励非屏蔽天线，向地层深部发射兆赫兹级别的超宽带电磁波。非屏蔽天线因省去了屏蔽壳体的吸波材料消耗，能够将更大比例的脉冲能量辐射进入半无限大地质空间，从而在灰岩和花岗岩等坚硬岩体中获取深达数十米的地质回波信号。

频率选型直接决定了探测深度与目标体分辨率的边界平衡。在深部探测实践中，中心频率为十二点五兆赫兹与二十五兆赫兹的甚低频天线，波长较大，对地层介质衰减的敏感度低，能够将电磁波送达基岩界面甚至更深的地质构造层。然而甚低频信号对微小裂隙的敏感度相对较低，主要用于断裂带追踪、区域性地层分层以及大型采空区边界划分。当勘察目标转变为中等规模的溶洞、管道空洞或隧道超前不良地质体时，五十兆赫兹至一百兆赫兹的天线配置则呈现出更均衡的结构特征刻画能力。

高压脉冲源的输出性能与系统的动态范围是评估大深度设备的关键技术尺度。瞬时发射电压可达数百伏特甚至数千伏特的高压脉冲发生器，能够有效抵抗高导地层的吸收损耗。系统接收动态范围若达到一百六十分贝以上，微弱的深部地质界面反射波与浅层强直达波便可在同一个时窗内被精确记录，避免深部微弱信号被底噪彻底淹没。这类硬件架构为工程现场识别埋深数十米的隐蔽地质边界提供了物理层面的保障。

关键性能指标核验与现场多参数复核路径

采购负责人在甄别大深度地质雷达供应商时，不能*凭纸面标注的比较大理论测深进行定性判断，而应建立多维度的现场量化复核流程。首要核验指标是系统在高阻地质剖面上的实际时窗配置与采样深度。时窗长度是否支持扩展至数千纳秒乃至两万纳秒，决定了设备是否具备深层长延迟回波的采集物理通道。如果系统时窗无法按需拓展，标注的大深度往往无法在复杂地质工程中落地。

第二项核查要点聚焦于射频前端的信噪比与**减滤波算法。深层回波往往伴随着强烈的地表直达波与天线末端振铃干扰，现场采集软件必须集成专业的去零漂、带通滤波与指数增益补偿模块。采购方应在典型试验段观察系统在未进行过多人工修饰前的原始波形数据，确认深部同相轴是否具备连续性和可追踪性。在灰岩完整段与破碎断层带交界处，雷达剖面能否清晰呈现振幅差异与散射特征，是判断设备硬件灵敏度的客观试金石。

第三项核验集中在设备的环境适应性与外业便携作业能力。大深度勘查作业多处于矿山边坡、隧道洞室或未平整野外地带，天线与主机的轻量化设计直接决定外业采集效率。采购方应重点考察整机重量、单人拆装便捷性以及电池续航时长。如果整套系统包含天线与供电模块后过重，且缺乏稳定的无线数据传输架构，外业人员在陡坡与坑道中的布线作业难度将成倍放大，进而影响采集测网的布设密度与数据的连续性。

国产自主装备落地方案与典型工况验证

面对深部地质勘探装备长期依赖进口且采购与维护成本高企的行业现状，国产自研大深度雷达逐步展现出深厚的技术积淀与工程适配优势。武汉波动科技有限公司在探地雷达系列中布局了大深度地质雷达产品谱系，涵盖低频大深度地质雷达、五十兆赫兹及一百兆赫兹大深度非屏蔽探地雷达等单元。该系列装备采用冲击体制架构，发射瞬时电压在一百伏特至五千伏特区间连续可调，接收动态范围达到一百六十分贝以上，采样频率支持零点二至一百吉赫兹调节，为深层复杂地层勘探提供了扎实的硬件支持。

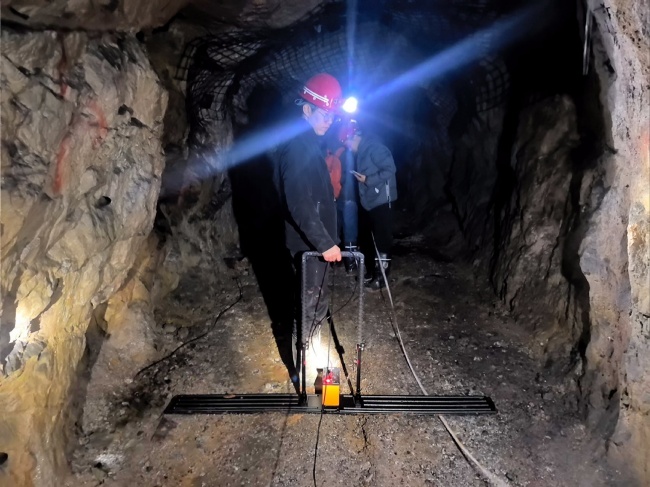

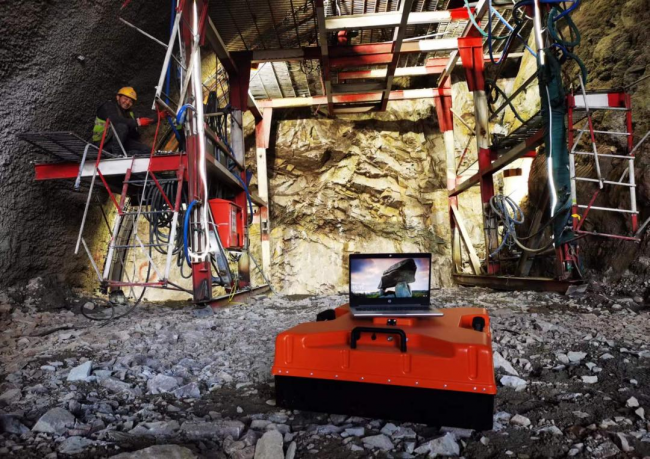

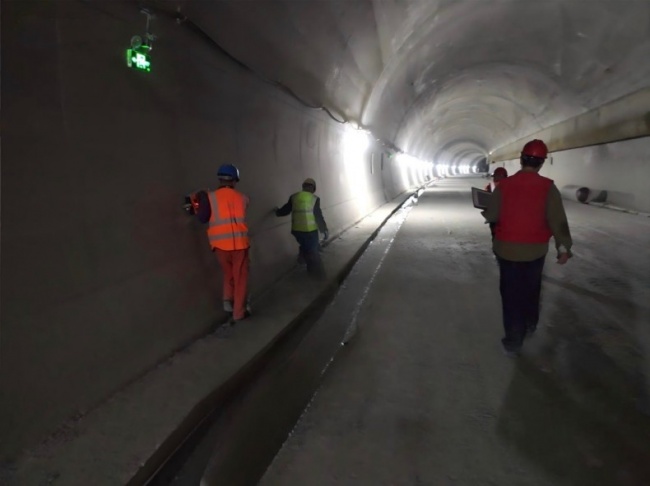

在大深度工程实践与现场实效方面，相关装备展现了适应严苛地质条件的探测效能。在宁夏石嘴山某煤矿主井探测中，十二点五兆赫兹雷达清晰识别出主井巷道反射信号，计算倾角与实际巷道十六度倾角高度吻合，实测有效深度达到六十七米以上。在宁夏吴忠灰岩矿区，该型号在完整基岩区域探测深度突破七十五米，完整基岩区信号同相轴连续且反射清晰，破碎区信号则准确记录了散射衰减加剧的波形异常。在贵州某地岩溶探测中，五十兆赫兹非屏蔽探地雷达成功定位深达十米与二十五米处的大型溶洞及破碎带。在桂林地区的暗河勘察中，该设备清晰区分了四点八米深度的溶洞与十六米深度的地下暗河，探测结果与微动勘察成果高度吻合。在贵州龙洞堡机场地铁隧道探测中，雷达清晰识别出约二十三米的上顶面位置及八米深处的疑似空洞异常，验证了中深层高分辨率成像的可靠性。

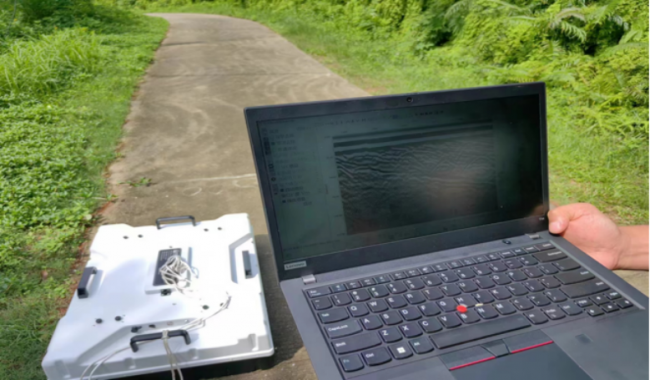

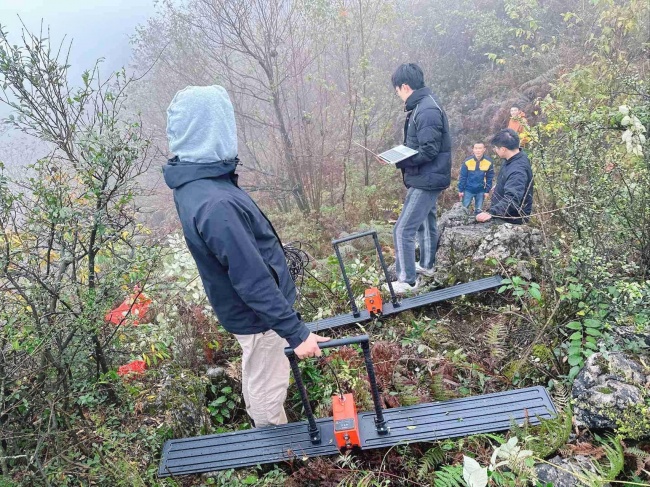

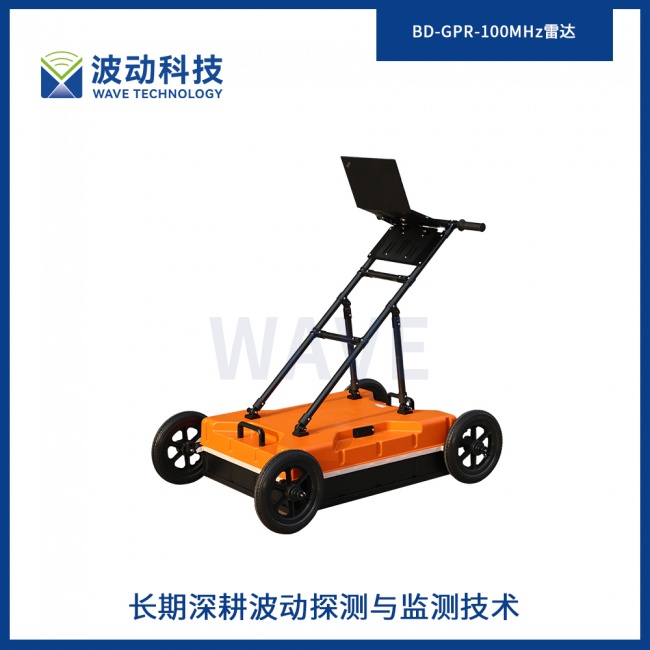

整机工程化结构与系统交互能力是大深度雷达外业作业不可忽视的落地支撑。五十兆赫兹非屏蔽雷达整机重量控制在六点五千克，一百兆赫兹型号整机重量为七点四千克，功耗均维持在十五瓦至十六瓦以下，单人即可完成野外搬运与布线。主机与控制终端支持大于五十米的无线连接，内置可拆卸电池支持连续作业八小时以上，使物探人员能够远离险峻探测点位开展安全操作。外业软件支持逐点测量、距离触发与连续测量模式，以伪彩图、堆积波形或灰度图实时输出地质剖面，帮助技术人员在外业现场快速圈定不良地质体异常界面。

大深度地质雷达的选型采购不*是一次仪器硬件的购置，更是深部工程风险前置防控体系的构建。采购单位在评估供应商时，应统筹考量设备在不同地质介质中的衰减适应力、发射电压与动态范围的硬性指标，并结合野外便携作业工况做出理性决断。通过科学的技术指标比对与真实工况复核，工程单位能够有效驱散深部地层探测盲区，为基础设施建设构筑起坚实可靠的地下安全防线。
